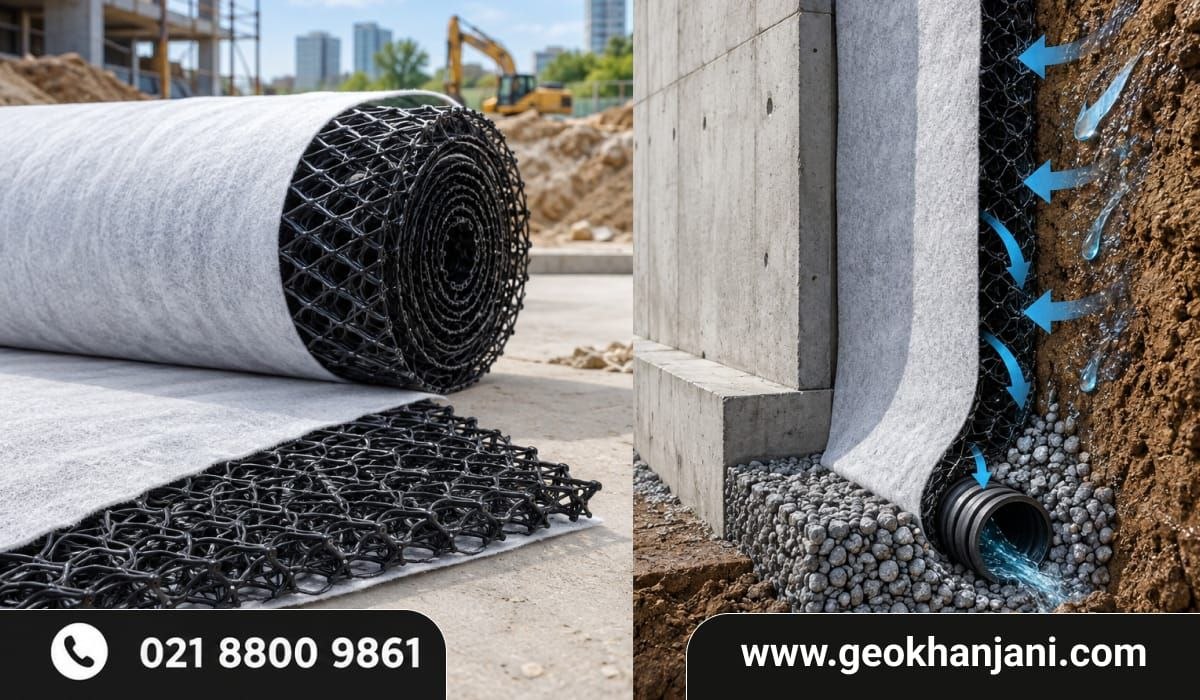

ژئودرین یا زهکش سه‌بعدی چیست؟

ژئودرین یک محصول ژئوسنتتیکی با ساختار سه‌بعدی است که برای جمع‌آوری، انتقال و تخلیه آب و سایر سیالات در پروژه‌های عمرانی و ژئوتکنیکی طراحی می‌شود.

ساختار سه‌بعدی این محصول باعث ایجاد فضاهای خالی در میان شبکه زهکش می‌شود. آب می‌تواند وارد این فضاها شده و در امتداد مسیر مشخص‌شده حرکت کند. در بسیاری از کاربردها نیز یک یا چند لایه ژئوتکستایل در کنار ساختار زهکشی قرار می‌گیرد تا از ورود ذرات ریز خاک و مسدود شدن مسیر زهکشی جلوگیری شود.

بنابراین عملکرد ژئودرین را می‌توان در سه مرحله خلاصه کرد:

جمع‌آوری آب

عبور دادن آب از فضای زهکشی

هدایت آب به سمت خروجی یا سیستم تخلیه

ساختار ژئودرین چگونه باعث زهکشی می‌شود؟

یکی از ویژگی‌های مهم زهکش سه‌بعدی، ساختار شبکه‌ای یا برجسته آن است. برخلاف یک لایه تخت که فضای محدودی برای عبور آب دارد، ساختار سه‌بعدی ژئودرین مسیرهای مشخصی برای جریان سیال ایجاد می‌کند.

در یک سیستم زهکشی مناسب، آب پس از رسیدن به لایه زهکش وارد فضای داخلی ژئودرین شده و سپس در امتداد مسیر طراحی‌شده حرکت می‌کند


اگر سیستم به‌درستی طراحی و اجرا شده باشد، آب می‌تواند به سمت

لوله‌های زهکش

کانال‌های جمع‌آوری

چاهک‌های تخلیه

خروجی‌های زهکشی

یا سایر اجزای سیستم انتقال آب

هدایت شود.

مهم‌ترین کاربردهای ژئودرین

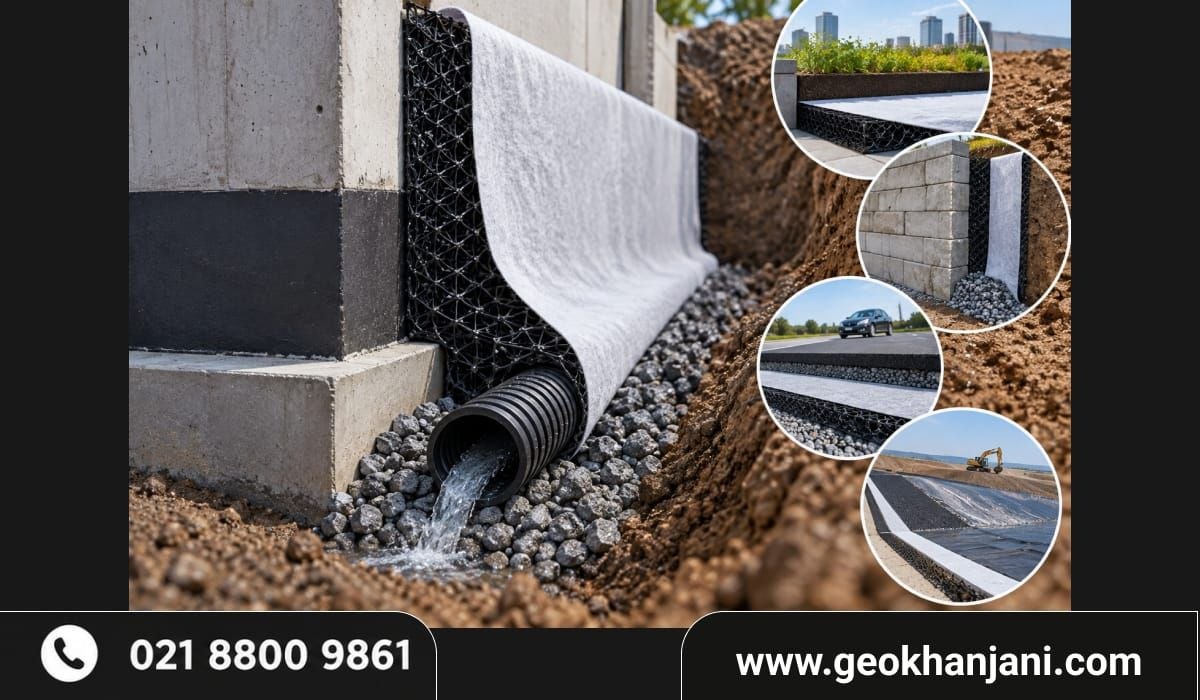

زهکشی پشت دیوارهای حائل

یکی از کاربردهای مهم زهکش سه‌بعدی، استفاده در پشت دیوارهای حائل است.

آب موجود در خاک پشت دیوار می‌تواند باعث افزایش فشار هیدرواستاتیک شود. در صورت نبود سیستم زهکشی مناسب، این فشار می‌تواند بار اضافی قابل‌توجهی به سازه وارد کند.

قرار دادن یک لایه زهکشی مناسب پشت دیوار، امکان جمع‌آوری و انتقال آب را فراهم می‌کند.

ژئودرین در این کاربرد می‌تواند به‌عنوان یک لایه زهکشی پیوسته مورد استفاده قرار گیرد و آب را به سمت سیستم تخلیه هدایت کند



زهکشی اطراف فونداسیون ساختمان

تجمع آب در اطراف فونداسیون یکی از مواردی است که می‌تواند زمینه‌ساز مشکلات رطوبتی در ساختمان شود.

در پروژه‌هایی که سطح آب زیرزمینی بالا است یا خاک اطراف ساختمان قابلیت نگهداری رطوبت زیادی دارد، اجرای سیستم زهکشی مناسب اهمیت بیشتری پیدا می‌کند.

ژئودرین می‌تواند در کنار لایه‌های آب‌بندی و عایق‌کاری، برای ایجاد مسیر انتقال آب در اطراف بخش‌های زیرزمینی ساختمان استفاده شود.

در چنین سیستمی، هدف اصلی این است که آب به جای تجمع در مجاورت سازه، به مسیر خروجی هدایت شود.



آب‌بندی و زهکشی سازه‌های زیرزمینی

پارکینگ‌های زیرزمینی، زیرزمین ساختمان‌ها، سازه‌های مدفون و فضاهای زیرسطحی معمولاً در معرض رطوبت و فشار آب قرار دارند.

در این پروژه‌ها، صرفاً استفاده از یک لایه عایق ممکن است کافی نباشد و طراحی یک سیستم ترکیبی آب‌بندی + زهکشی اهمیت پیدا می‌کند.

استفاده در پروژه‌های تونل و سازه‌های زیرزمینی

در پروژه‌های تونلی، کنترل آب یکی از مسائل مهم طراحی و اجرا محسوب می‌شود.

نفوذ آب از محیط اطراف تونل می‌تواند موجب افزایش رطوبت، فشار آب و مشکلات مربوط به دوام برخی اجزای سازه شود.

استفاده از سیستم‌های زهکشی ژئوسنتتیکی می‌تواند مسیر مشخصی برای جمع‌آوری و انتقال آب ایجاد کند.

در این کاربرد، ژئودرین ممکن است همراه با سایر لایه‌های ژئوسنتتیکی و سیستم‌های تخلیه طراحی شود تا آب از ناحیه حساس سازه دور شده و به محل تخلیه انتقال پیدا کند.



زهکشی پشت لایه‌های آب‌بندی

یکی از کاربردهای مهم ژئودرین، استفاده در کنار ژئوممبران است.

ژئوممبران وظیفه اصلی آب‌بندی و جلوگیری از عبور آب را بر عهده دارد، در حالی که ژئودرین می‌تواند برای ایجاد مسیر انتقال آب در سیستم زهکشی استفاده شود.

بنابراین این دو محصول می‌توانند عملکرد متفاوت اما مکملی داشته باشند:

ژئوممبران → کنترل و جلوگیری از نفوذ آب

ژئودرین → جمع‌آوری و هدایت آب

زهکشی بام سبز و روف‌گاردن

در اجرای بام سبز، کنترل آب اضافی اهمیت زیادی دارد.

آبی که پس از آبیاری یا بارندگی در لایه‌های بستر باقی می‌ماند، باید به شکل مناسبی مدیریت شود. تجمع بیش از حد آب می‌تواند وزن واردشده به سیستم را افزایش دهد و بر عملکرد لایه‌های بام سبز تأثیر بگذارد.

ژئودرین می‌تواند در ساختار زهکشی برخی سیستم‌های روف‌گاردن مورد استفاده قرار گیرد تا آب اضافی به مسیرهای تخلیه هدایت شود.

در این کاربرد، انتخاب محصول باید متناسب با ساختار بام، نوع پوشش، بار وارده و سیستم زهکشی پروژه انجام شود.



استفاده در محوطه‌سازی و پروژه‌های عمرانی

در پروژه‌های محوطه‌سازی، فضاهای سبز، مسیرهای پیاده‌روی و برخی سازه‌های عمرانی نیز مدیریت آب اهمیت دارد.

استفاده از زهکش‌های ژئوسنتتیکی می‌تواند در بخش‌هایی که نیاز به ایجاد مسیر زهکشی با ضخامت محدود وجود دارد، راهکار مناسبی باشد.

ژئودرین به دلیل ساختار سبک و قابلیت اجرای لایه‌ای، در بسیاری از پروژه‌ها امکان طراحی سیستم زهکشی با ضخامت کنترل‌شده را فراهم می‌کند.

ژئودرین چه تفاوتی با زهکشی سنتی دارد؟

در روش‌های سنتی معمولاً برای ایجاد لایه زهکشی از مصالح دانه‌ای مانند شن و سنگدانه استفاده می‌شود.

این روش همچنان در بسیاری از پروژه‌ها کاربرد دارد، اما در برخی شرایط محدودیت‌هایی مانند:

نیاز به فضای بیشتر

وزن بالاتر

دشواری حمل حجم زیاد مصالح

نیاز به اجرای لایه‌های ضخیم

پیچیدگی اجرای زهکشی در فضاهای محدود

وجود دارد.

در مقابل، ژئودرین یک محصول مهندسی‌شده و سبک‌تر است که می‌تواند در ضخامت مشخص، مسیر زهکشی ایجاد کند.

به همین دلیل در پروژه‌هایی که محدودیت فضا یا وزن وجود دارد، استفاده از سیستم‌های زهکشی ژئوسنتتیکی می‌تواند مورد توجه قرار گیرد.

مزایای استفاده از زهکش سه‌بعدی

کاهش تجمع آب

یکی از اهداف اصلی سیستم، ایجاد مسیر مناسب برای انتقال آب و جلوگیری از تجمع آن در نقاط حساس است.
وزن کمتر نسبت به بسیاری از سیستم‌های دانه‌ای

ژئودرین در مقایسه با حجم زیادی از مصالح سنگدانه‌ای، وزن و ضخامت کمتری دارد و این موضوع می‌تواند در برخی پروژه‌ها اهمیت داشته باشد.
اجرای سریع‌تر

حمل و نصب رول‌های ژئوسنتتیکی می‌تواند نسبت به جابه‌جایی حجم زیادی از مصالح دانه‌ای ساده‌تر باشد.
استفاده در فضاهای محدود

ساختار کم‌ضخامت ژئودرین امکان استفاده از آن را در برخی فضاهایی که امکان اجرای لایه‌های ضخیم زهکشی وجود ندارد، فراهم می‌کند.
امکان ترکیب با ژئوتکستایل

در سیستم‌های کامپوزیتی، ژئوتکستایل می‌تواند نقش فیلتراسیون را داشته باشد و از ورود ذرات خاک به مسیر زهکشی جلوگیری کند.
قابلیت استفاده در سیستم‌های چندلایه

ژئودرین در کنار ژئوتکستایل چه نقشی دارد؟

در بسیاری از پروژه‌های زهکشی، فقط ایجاد مسیر عبور آب کافی نیست؛ زیرا ورود ذرات ریز خاک به داخل مسیر زهکشی می‌تواند در طول زمان باعث کاهش ظرفیت انتقال آب شود.

در این شرایط، ژئوتکستایل فیلتراسیون می‌تواند در کنار هسته زهکشی قرار گیرد.

ژئوتکستایل اجازه عبور آب را فراهم می‌کند، اما از ورود بخش قابل‌توجهی از ذرات خاک به مسیر زهکشی جلوگیری می‌کند.

به همین دلیل در یک سیستم مناسب ممکن است عملکرد اجزا به شکل زیر تعریف شود:

خاک → ژئوتکستایل → هسته زهکشی ژئودرین → مسیر انتقال آب

عوامل مؤثر در انتخاب ژئودرین

انتخاب ژئودرین صرفاً بر اساس ابعاد رول یا قیمت محصول انجام نمی‌شود. برای انتخاب صحیح باید شرایط پروژه بررسی شود.

مهم‌ترین عوامل عبارت‌اند از:
ظرفیت انتقال آب

مقدار آب مورد انتظار باید مشخص باشد تا ظرفیت زهکشی محصول متناسب با پروژه انتخاب شود.
مقاومت فشاری

اگر ژئودرین در زیر بار یا در مجاورت سازه قرار می‌گیرد، مقاومت آن در برابر فشار و تغییر شکل اهمیت دارد.
شرایط خاک

نوع خاک، دانه‌بندی، میزان رطوبت و احتمال ورود ذرات ریز می‌تواند روی طراحی سیستم زهکشی تأثیر بگذارد.
شیب مسیر

زهکشی باید به شکلی طراحی شود که آب پس از ورود به سیستم بتواند به سمت محل تخلیه حرکت کند.
شرایط اجرایی

آیا ژئودرین به‌تنهایی برای آب‌بندی کافی است

خیر.

ژئودرین یک محصول زهکشی است و وظیفه اصلی آن جمع‌آوری و انتقال آب است، نه ایجاد یک لایه آب‌بند مستقل.

به همین دلیل نباید نقش ژئودرین با ژئوممبران یکسان در نظر گرفته شود.

در یک پروژه ممکن است از ترکیب چند محصول استفاده شود؛ برای مثال:

ژئوممبران برای آب‌بندی + ژئوتکستایل برای فیلتراسیون و حفاظت + ژئودرین برای زهکشی + لوله زهکش برای تخلیه آب

نکات مهم اجرای ژئودرین

حتی یک محصول با مشخصات فنی مناسب، در صورت اجرای نادرست نمی‌تواند عملکرد مورد انتظار را ارائه دهد.

پیش از نصب باید سطح کار از نظر وجود اجسام تیز، سنگ‌های برجسته و عوامل آسیب‌رسان بررسی شود.

همچنین مسیر انتقال آب باید از ابتدا مشخص باشد. نصب ژئودرین بدون در نظر گرفتن محل تخلیه، عملاً یک سیستم زهکشی کامل ایجاد نمی‌کند.

در پروژه‌های بزرگ نیز لازم است جزئیات مربوط به:

●       مسیر جریان

●       محل اتصال به لوله‌های زهکش

●       نقاط جمع‌آوری

●       ظرفیت انتقال آب

●       فشار وارده

●       حفاظت مکانیکی

●       نوع خاک و لایه فیلتر

ژئودرین در چه پروژه‌هایی استفاده می‌شود؟

با توجه به ویژگی‌های این محصول، از زهکش سه‌بعدی می‌توان در پروژه‌های مختلفی استفاده کرد، از جمله:

●       زهکشی پشت دیوارهای حائل

●       زهکشی اطراف فونداسیون

●       آب‌بندی و زهکشی سازه‌های زیرزمینی

●       پارکینگ‌های زیرزمینی

●       تونل‌ها و سازه‌های مدفون

●       پروژه‌های عمرانی و زیرسازی

●       بام سبز و روف‌گاردن

●       محوطه‌سازی

●       سیستم‌های زهکشی کنار ژئوممبران

●       پروژه‌های کنترل و انتقال آب در سازه‌های مختلف

البته کاربرد نهایی ژئودرین باید بر اساس شرایط فنی و طراحی همان پروژه مشخص شود.

خرید ژئودرین و محصولات ژئوسنتتیکی از ژئوخانجانی

انتخاب محصول مناسب برای سیستم زهکشی، به مشخصات فنی و شرایط اجرای پروژه وابسته است. بنابراین پیش از خرید، بهتر است نوع کاربرد، ابعاد پروژه، میزان آب، فشار وارده و نحوه اجرای سیستم مشخص شود.

ژئوخانجانی در زمینه تأمین محصولات ژئوسنتتیکی، امکان تهیه ژئودرین یا زهکش سه‌بعدی و سایر محصولات مورد نیاز پروژه‌های آب‌بندی و زهکشی را فراهم می‌کند.

در صورت نیاز به اجرای یک سیستم کامل، می‌توان محصولات مرتبط مانند ژئوممبران، ژئوتکستایل و سایر مصالح ژئوسنتتیکی را نیز متناسب با نیاز پروژه بررسی کرد.

برای مشاهده مشخصات محصول، دریافت اطلاعات فنی و خرید ژئودرین با قیمت مناسب می‌توانید به سایت ژئوخانجانی مراجعه کنید و پیش از خرید، مشخصات مورد نیاز پروژه خود را بررسی نمایید.

جمع‌بندی

ژئودرین یا زهکش سه‌بعدی یکی از راهکارهای ژئوسنتتیکی برای جمع‌آوری و انتقال آب در سیستم‌های زهکشی است. این محصول می‌تواند در پروژه‌هایی مانند دیوارهای حائل، فونداسیون، سازه‌های زیرزمینی، تونل‌ها، بام سبز و سیستم‌های ترکیبی آب‌بندی و زهکشی مورد استفاده قرار گیرد

مهم‌ترین نکته این است که ژئودرین صرفاً یک لایه برای عبور آب نیست؛ بلکه باید به‌عنوان بخشی از یک سیستم زهکشی مهندسی‌شده طراحی و اجرا شود. انتخاب صحیح محصول، ظرفیت انتقال آب، مقاومت در برابر فشار، فیلتراسیون و اتصال مناسب به مسیر تخلیه، همگی در عملکرد نهایی سیستم تأثیر دارند
